4एसडी
4: खैर व्यास: 100mm(4')

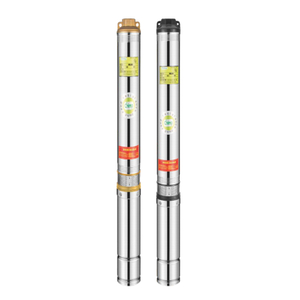

एसडी: एसडी सीरीज पनडुब्बी पंप
एम: सिंगल फेज मोटर (एम के बिना तीन फेज)
3: क्षमता (एम 3 / एच)
05: स्टेज
0.25: मोटर पावर (किलोवाट)
कुओं या जलाशयों से पानी की आपूर्ति के लिए।
घरेलू उपयोग के लिए, नागरिक और औद्योगिक अनुप्रयोगों के लिए।
उद्यान उपयोग और सिंचाई के लिए।
अधिकतम द्रव तापमान +35 डिग्री सेल्सियस तक।
अधिकतम रेत सामग्री: 0.25%।
अधिकतम विसर्जन: 100 मी।
न्यूनतम कुएं का व्यास: 4'।
रिवाइंडेबल मोटर या फुल ऑबट्यूरेटेड स्क्रीन मोटर
तीन चरण: 380V-415V / 50Hz
एकल-चरण: 220V-240V / 50Hz
स्टार्ट कंट्रोल बॉक्स या डिजिटल ऑटो-कंट्रोल बॉक्स से लैस करें
पंपों को तनावग्रस्त आवरण द्वारा डिजाइन किया गया है
एनईएमए आयाम मानक
विशेष यांत्रिक मुहर
अन्य वोल्टेज या आवृत्ति 60 हर्ट्ज
| आकार पैरामीटर तालिका | |||||
| MODEL | A | B | C | D | E |
| 4SDM3/5-0.25 | 607 | 282 | 325 | 11/4'-11/2' | 96 |
| 4SDM3/7-0.37 | 676 | 292 | 384 | 11/4'-11/2' | 96 |
| 4SDM3/9-0.55 | 755 | 312 | 443 | 11/4'-11/2' | 96 |
| 4एसडीएम3/11-0.75 | 865 | 327 | 538 | 11/4'-11/2' | 96 |
| 4SDM3/12-0.75 | 909 | 342 | 567 | 11/4'-11/2' | 96 |
| 4SDM3/14-1.1 | 1008 | 382 | 626 | 11/4'-11/2' | 96 |
| 4SDM3/17-1.1 | 1162 | 412 | 750 | 11/4'-11/2' | 96 |
| 4SDM3/19-1.5 | 1231 | 422 | 809 | 11/4'-11/2' | 96 |
| 4SDM3 / 21-1.5 | 1330 | 462 | 868 | 11/4'-11/2' | 96 |
| 4SDM3/26-2.2 | 1554 | 502 | 1052 | 11/4'-11/2' | 96 |
| 4SDM3/30-2.2 | 1697 | 527 | 1170 | 11/4'-11/2' | 96 |
| 4एसडी3/26-2.2 | 1539 | 487 | 1052 | 11/4'-11/2' | 96 |
| 4एसडी3/30-2.2 | 1672 | 502 | 1170 | 11/4'-11/2' | 96 |
| 4SD3/35-3.0 | 1849 | 532 | 1317 | 11/4'-11/2' | 96 |
| 4SD3/39-3.0 | 2022 | 552 | 1470 | 11/4'-11/2' | 96 |
| 4SD3/45-4.0 | 2305 | 602 | 1703 | 11/4'-11/2' | 96 |
| 4SD3/50-4.0 | 2513 | 627 | 1886 | 11/4'-11/2' | 96 |
| 4एसडी3/55-5.5 | 2706 | 672 | 2034 | 11/4'-11/2' | 96 |
| 4SD3/65-5.5 | 2929 | 712 | 2217 | 11/4'-11/2' | 96 |
| प्रदर्शन डेटा 50 हर्ट्ज | ||||||||||||||||
| MODEL | पी2 | वितरण n=285O एल/मिनट | ||||||||||||||
| 1 ~ 220V / 240V | 3 ~ 380V / 415V | किलोवाट | हिमाचल प्रदेश | Q | एल/मिनट | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 93 |
| एम3/एच | 0 | 0.6 | 1.2 | 1.8 | 2.4 | 3 | 3.6 | 4.2 | 4.8 | 5.4 | 5.6 | |||||
| 4SDM3/5-0.25 | 4SD3/5-0.25 | 0.25 | 0.35 | एच (एम) | 35 | 34 | 33 | 31 | 30 | 28 | 23 | 15 | 12 | 7 | 1 | |
| 4SDM3/7-0.37 | 4SD3/7-0.37 | 0.37 | 0.5 | 50 | 47 | 46 | 44 | 42 | 39 | 32 | 21 | 18 | 9 | 2 | ||
| 4SDM3/9-0.55 | 4एसडी3/9-0.55 | 0.55 | 0.75 | 64 | 61 | 59 | 57 | 54 | 50 | 41 | 27 | 22 | 12 | 3 | ||
| 4एसडीएम3/11-0.75 | 4एसडी3/11-0.75 | 0.75 | 1 | 78 | 74 | 73 | 70 | 66 | 61 | 51 | 33 | 28 | 14 | 4 | ||
| 4SDM3/12-0.75 | 4SD3/12-0.75 | 0.75 | 1 | 85 | 81 | 79 | 76 | 72 | 66 | 55 | 36 | 30 | 16 | 4 | ||
| 4SDM3/14-1.1 | 4एसडी3/14-1.1 | 1.1 | 1.5 | 100 | 95 | 93 | 88 | 84 | 76 | 65 | 42 | 34 | 19 | 5 | ||
| 4SDM3/17-1.1 | 4एसडी3/17-1.1 | 1.1 | 1.5 | 121 | 114 | 112 | 108 | 102 | 93 | 78 | 51 | 43 | 22 | 7 | ||
| 4SDM3/19-1.5 | 4एसडी3/19-1.5 | 1.5 | 2 | 135 | 128 | 125 | 120 | 114 | 104 | 87 | 57 | 48 | 25 | 7 | ||
| 4SDM3 / 21-1.5 | 4एसडी3/21-1.5 | 1.5 | 2 | 149 | 142 | 139 | 133 | 126 | 115 | 97 | 63 | 52 | 27 | 8 | ||
| 4SDM3/26-2.2 | 4एसडी3/26-2.2 | 2.2 | 3 | 185 | 175 | 171 | 165 | 156 | 143 | 119 | 78 | 65 | 34 | 9 | ||
| 4SDM3/30-2.2 | 4एसडी3/30-2.2 | 2.2 | 3 | 213 | 202 | 198 | 191 | 180 | 165 | 138 | 90 | 75 | 39 | 9 | ||
| 4SD3/35-3.0 | 3 | 4 | 249 | 236 | 231 | 222 | 210 | 192 | 161 | 105 | 87 | 45 | 10 | |||
| 4SD3/39-3.0 | 3 | 4 | 277 | 263 | 257 | 248 | 234 | 215 | 179 | 117 | 97 | 51 | 11 | |||
| 4SD3/45-4.0 | 4 | 5.5 | 320 | 303 | 297 | 285 | 270 | 247 | 207 | 135 | 112 | 59 | 12 | |||
| 4SD3/50-4.0 | 4 | 5.5 | 355 | 337 | 330 | 317 | 300 | 275 | 230 | 150 | 125 | 65 | 13 | |||
| 4एसडी3/55-5.5 | 5.5 | 7.5 | 390 | 371 | 363 | 349 | 330 | 302 | 253 | 165 | 138 | 71 | 14 | |||
| 4SD3/65-5.5 | 5.5 | 7.5 | 426 | 405 | 396 | 381 | 360 | 330 | 276 | 180 | 150 | 78 | 15 | |||
